淺析鎂合金壓鑄的幾種方法

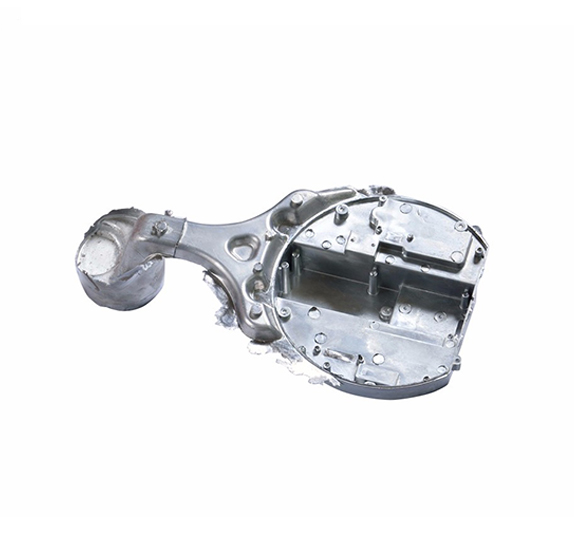

鎂合金可用冷室或熱室壓鑄機(jī)壓鑄。目前對(duì)熱室壓鑄機(jī)的改進(jìn)主要包括：采用儲(chǔ)能器增壓，壓射柱塞的壓射速度可達(dá)6m/s；感應(yīng)加熱鵝頸管和噴嘴，使之保持最適宜溫度；采用雙爐熔化保溫，并采用絕熱裝置和再循環(huán)管道，精確保持熔池溫度。銳準(zhǔn)精密提醒，當(dāng)用普通冷室壓鑄機(jī)壓鑄鎂合金時(shí)，必須對(duì)壓鑄機(jī)的壓射系統(tǒng)和自動(dòng)給料系統(tǒng)進(jìn)行必要的改造，使之適用于鎂合金壓鑄的要求。改造的內(nèi)容包括：

(1)將壓射系統(tǒng)的快壓射速度由壓鑄鋁合金時(shí)的4～5m/s提高到6～10m/s;

(2)縮短增壓過程的建壓時(shí)間;

(3)提高壓射力;

(4)采用電磁自動(dòng)定量給料裝置，防止鎂合金在澆注過程中氧化;

(5)如采用真空壓鑄等特種壓鑄工藝時(shí)，配置必要的配套設(shè)備。

與其他壓鑄合金一樣，傳統(tǒng)的壓鑄技術(shù)使鎂合金液以高速的紊流和彌散狀態(tài)充填壓鑄型腔，氣體在高壓下或者溶解在壓鑄合金內(nèi)，或者形成許多彌散分布在壓鑄件內(nèi)的高壓微氣孔。因此用傳統(tǒng)壓鑄方法生產(chǎn)的鎂合金壓鑄件不能進(jìn)行熱處理強(qiáng)化，也不能在較高溫度下使用。為了消除這種缺陷，提高鎂合金壓鑄件的內(nèi)在質(zhì)量，擴(kuò)大鑄件的應(yīng)用范圍，近20年來研究開發(fā)了一些新的壓鑄方法，其中包括充氧壓鑄，半固態(tài)金屬流變或觸變壓鑄和擠壓鑄造，以及幾經(jīng)起伏的真空壓鑄等。

真空壓鑄通過在壓鑄過程中抽除型腔內(nèi)的氣體而消除或顯著減少壓鑄件內(nèi)的氣孔和溶解氣體，提高壓鑄件的力學(xué)性能和表面質(zhì)量。目前已成功地在冷室壓鑄機(jī)上用真空壓鑄法生產(chǎn)出AM60B鎂合金汽車輪轂，在鎖型力為2940kN的熱室壓鑄機(jī)上生產(chǎn)出AM60B鎂合金汽車方向盤零件，鑄件伸長(zhǎng)率由8%提高至16%。

充氧壓鑄又稱無(wú)氣孔壓鑄(Pore-Free Die Casting Process，即P.F法)。該法在金屬液充型前，將氧氣或其他活性氣體充入型腔，置換型腔內(nèi)的空氣，金屬液充型時(shí)，活性氣體與充型金屬液反應(yīng)生成金屬氧化物微粒彌散分布在壓鑄件內(nèi)，從而消除壓鑄件內(nèi)的氣體，使壓鑄件可熱處理強(qiáng)化。日本輕金屬(株)用充氧壓鑄法生產(chǎn)計(jì)算機(jī)的AZ91鎂合金整體磁頭支架，代替原先的多層疊合支架，不但減輕了支架重量，并且取得了很大的經(jīng)濟(jì)效益。該公司還用充氧壓鑄法成批生產(chǎn)了AM60鎂合金汽車輪轂和摩托車輪轂，與鋁輪轂相比，重量減輕15%。

近年來美國(guó)、日本和英國(guó)等國(guó)的公司相繼成功開發(fā)出鎂合金半固態(tài)觸變射壓鑄造機(jī)。鎂合金半固態(tài)觸變射壓鑄造機(jī)以一定壓力將半固態(tài)鎂合金射入壓鑄型內(nèi)而使之成形，其工作原理類似于注塑機(jī)。它將預(yù)制的非枝晶態(tài)鎂粒送入螺旋給料機(jī)構(gòu)，在螺旋給料機(jī)構(gòu)中將鎂粒加熱到半固態(tài)，并通過螺旋給料機(jī)構(gòu)另一端的鎂合金漿料收集室將半固態(tài)鎂合金漿料送入壓射室進(jìn)行射壓成形。這種鑄造成形方法代表了鎂合金壓鑄件生產(chǎn)的一個(gè)發(fā)展方向。

文章內(nèi)容來源于網(wǎng)絡(luò)，有不當(dāng)之處請(qǐng)聯(lián)系我司調(diào)整。
